Aerodynamische Separatoren
Kompakter Separator für kleine und mittlere Betriebe. Mit Zyklon und Frequenzumrichter für die stufenlose Regelung des Gebläses.

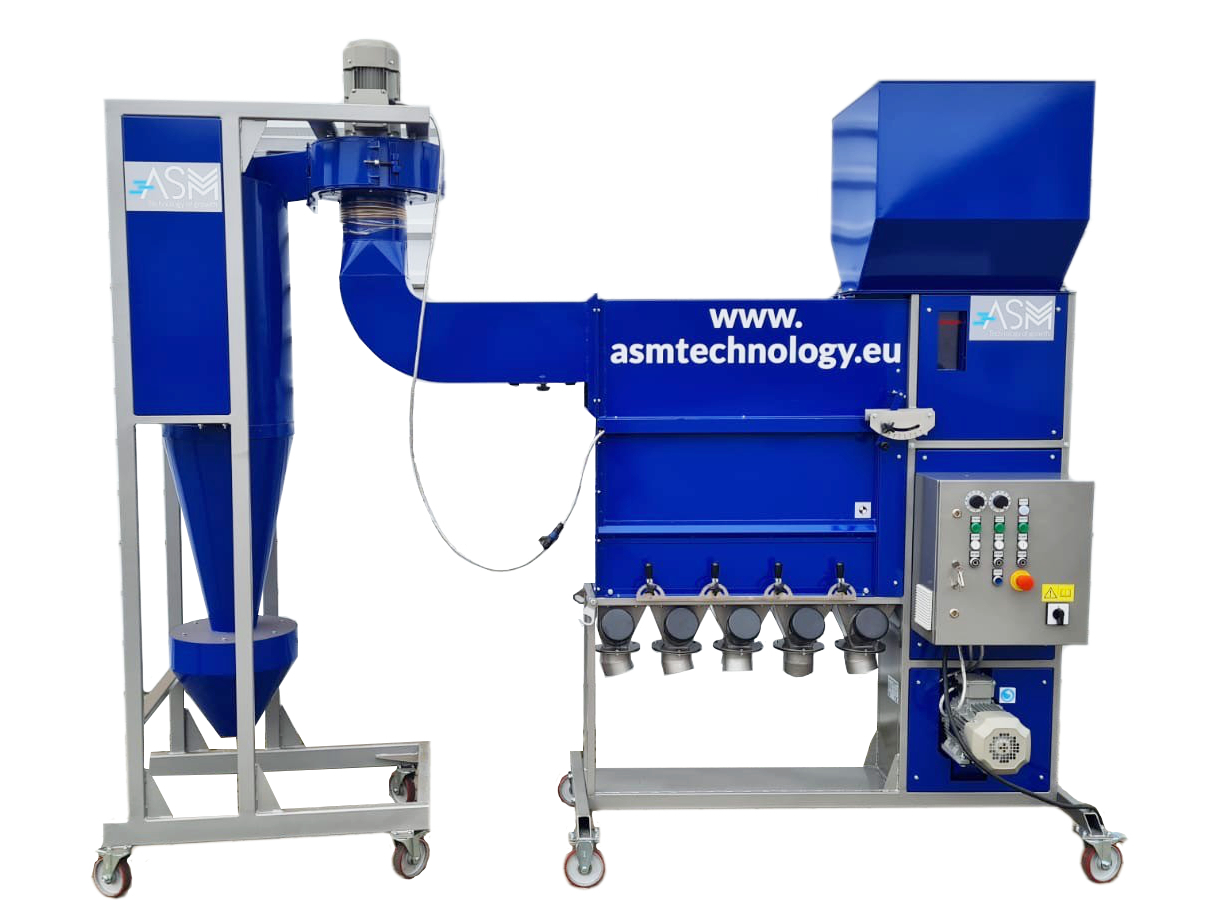

Variante des ASM-71i für Ölsaaten und stark verschmutztes Material. Leistungsstärkerer Zyklon mit Drehzahlregelung und ohne Luftrückführung, damit sich ölige Partikel nicht am Ventilator absetzen.
Das vielseitigste Modell für größere Betriebe, Saatgutaufbereiter und Landhandel.
Für große Betriebe und Getreideläger mit hohem Durchsatz.
Das leistungsstärkste Modell für Lager, Mühlen und Verarbeitungsbetriebe im Dauerbetrieb. Mit Zyklon und Drehzahlregelung.
Siebfreie Sortierung nach dem spezifischen Gewicht
ASM-Separatoren reinigen und sortieren Getreide, Saatgut und andere Schüttgüter ohne Siebe. Das Material fällt in einem gleichmäßigen Strom durch einen regelbaren Luftstrom. Leichte Körner und Verunreinigungen werden weiter getragen, schwere Körner fallen früher ab. So entstehen fünf Fraktionen nach dem spezifischen Gewicht; Staub und feinste Partikel nimmt ein Zyklon auf.
Dadurch lassen sich nicht nur leichte Verunreinigungen entfernen. Der Separator wählt auch gezielt die schwersten, am besten ausgebildeten Körner aus – ideal für die Kalibrierung von Saatgut. Die Reinheit erreicht bis zu ca. 99,5 %, je nach Ausgangsmaterial.
Die fünf Fraktionen
Fraktion I – schwere Verunreinigungen, z. B. Steine
Fraktion II und III – die schwersten, am besten ausgebildeten Körner (Saatgut oder Premiumware)
Fraktion IV – kleinere Körner und Bruchkorn, meist Futterware
Fraktion V – leichte Verunreinigungen, Spreu, Kaff
Zyklon – Staub und feinste Partikel
Die Fraktionen können beliebig zusammengeführt werden, z. B. II–IV
als gereinigte Ware für die Lagerung.
Hohe Präzision, schnelle Umstellung.
Die Trenngrenzen werden über die Luftleistung und die Fraktionsklappen eingestellt. Bei richtiger Einstellung weicht die Tausendkornmasse (TKM) einer Fraktion um höchstens ca. ±3 % ab. Ein Wechsel von Produkt oder Betriebsart geht schnell, da keine Siebe gewechselt werden müssen – es werden nur Luftleistung, Zuführung und Fraktionsklappen neu eingestellt.
Siebfreie Sortierung nach dem spezifischen Gewicht
ASM-Separatoren reinigen und sortieren Getreide, Saatgut und andere Schüttgüter ohne Siebe. Das Material fällt in einem gleichmäßigen Strom durch einen regelbaren Luftstrom. Leichte Körner und Verunreinigungen werden weiter getragen, schwere Körner fallen früher ab. So entstehen fünf Fraktionen nach dem spezifischen Gewicht; Staub und feinste Partikel nimmt ein Zyklon auf.
Dadurch lassen sich nicht nur leichte Verunreinigungen entfernen. Der Separator wählt auch gezielt die schwersten, am besten ausgebildeten Körner aus – ideal für die Kalibrierung von Saatgut. Die Reinheit erreicht bis zu ca. 99,5 %, je nach Ausgangsmaterial.
Funktionsschema
Das Material fällt durch einen regelbaren Luftstrom und wird nach dem spezifischen Gewicht in fünf Fraktionen getrennt. Den Staub nimmt der Zyklon auf.
Vier Betriebsarten
| BETRIEBSART | EINSATZ | ERGEBNIS |
|---|---|---|
| Trocknungsunterstützung | Direkt nach der Ernte, vor dem Trockner | Feuchte sinkt um ca. 1,5–2 % pro Durchlauf, weniger Masse geht in den Trockner |
| Vorreinigung | Nach der Ernte, vor Trocknung oder Lagerung | Entfernt leichte Beimengungen, grüne Pflanzenteile und feuchte Anteile bei maximaler Leistung |
| Feinreinigung | Vor Verkauf oder Verarbeitung | Saubere, einheitliche Ware für Handel, Mühle oder Futter |
| Kalibrierung | Saatgutaufbereitung, auf vollständig gereinigtem Material | Auswahl der schwersten Körner mit höherer TKM und Keimkraft |
Der Separator verarbeitet Material mit beliebiger Feuchte. Werte und Leistung hängen von Produkt und Ausgangsqualität ab.
Ihre Vorteile
✔ Sortierung ohne Siebe
Trennung nach dem spezifischen Gewicht in fünf Fraktionen – kein
Siebwechsel, kein Verstopfen, schnelle Umstellung auf ein anderes Produkt.
✔ Saatgut in höchster Qualität
Die Kalibrierung wählt die schwersten Körner aus. In Tests stieg die TKM der besten Fraktion bei Weizen von 33,2 g auf 39,1 g (+18 %).
✔ Reinheit bis ca. 99,5 %
Präzise einstellbare Trenngrenzen mit einer Genauigkeit von
ca. ±3 % TKM.
✔ Vier Betriebsarten in einer Maschine
Trocknungsunterstützung, Vorreinigung, Feinreinigung und
Kalibrierung.
✔ Schonende Behandlung
Keine Siebe, keine mechanische Reibung – wichtig besonders bei Saatgut.
✔ Sauberer Arbeitsplatz
Der Zyklon nimmt Staub, Schimmelsporen und feinste Partikel auf.
✔ Einfache Bedienung
Einstellung über Luftleistung, Zuführung und Fraktionsklappen.
Optional: Vollautomatik mit externem Bedienpanel, gespeicherten Rezepturen und Einbindung in die Anlagensteuerung.
✔ Geprüfte Technik aus Europa
Patentierte Konstruktion (EP 3409383), hergestellt in Polen, CE-gekennzeichnet, 2 Jahre Garantie. Wirksamkeit untersucht mit der Technischen Universität Białystok und der Landwirtschaftlichen Universität Kraków.
✔ Test mit Ihrem Material
Auf Wunsch prüfen wir die Sortierung mit einer Probe Ihres Produkts, bevor Sie sich entscheiden.
Technische Daten
| Modell | Vorreinigung (t/h) | Feinreinigung (t/h) | Kalibrierung (t/h) | Anschlussleistung (kW) | Gewicht (kg) | Abmessungen L × B × H (mm) |
|---|---|---|---|---|---|---|
| ASM-71i | bis 7 | bis 5 | bis 2 | 3,00 | 375 | 2800 × 735 × 1830 |
| ASM-705i | bis 7 | bis 5 | bis 2 | 4,00 | 445 | 3023 × 735 × 2545 |
| ASM-101 | bis 20 | bis 10 | bis 5 | 9.74 | 830 | 4165 × 1140 × 2545 |
| ASM-301 | bis 50 | bis 30 | bis 15 | 15.55 | 1390 | 4548 × 1456 × 3300 |
| ASM-601i | bis 100 | bis 60 | bis 30 | 31.96 | 3600 | 4548 × 3635 × 3422 |
Alle Modelle: Anschluss 3 × 400 V, fünf Fraktionen plus Zyklon, Reinheit bis ca. 99,5 %.
Leistungsangaben für Weizen. Die tatsächliche Leistung hängt von Produktart, Feuchte und Verschmutzungsgrad ab. Für die Zuführung ist ein Förderer erforderlich, der das Material auf mindestens 2,5 m Höhe bringt.
Beispiel Sortierergebnisse
Sortierergebnisse für Mais und Weizen:
Fraktion 1 = schwere Verunreinigungen, Fraktionen 2–3 = beste Körner (Saatgut), Fraktion 4 = kleinere Körner und Bruchkorn, Fraktion 5 = leichte Verunreinigungen, Fraktion 6 = Staub aus dem Zyklon.
